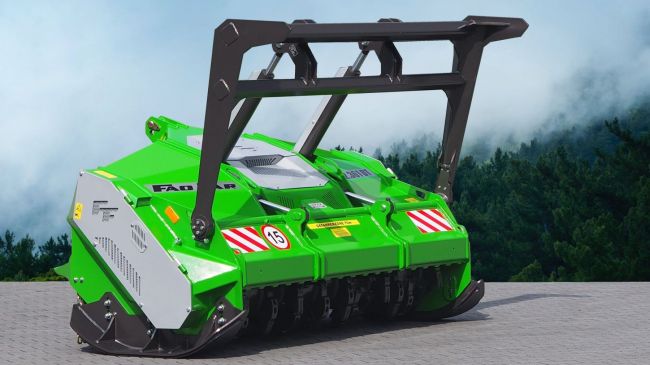

Lesní frézy FAO FAR

Standardní skartovače jsou nejoblíbenější kategorií na polském trhu. Drtiče jsou univerzální lesnické stroje, které se používají k drcení odpadu po kácení, jako jsou větve, keře nebo menší stromy. Takové operace výrazně usnadňují správu lesních ploch a jejich přípravu na novou zástavbu. Fungování těchto lesnických strojů je založeno na silném rotoru s namontovanými zuby, které drtí materiál na malé kousky. Vysoce kvalitní ocel, z níž jsou vyrobeny klíčové komponenty drtičů FAO FAR, zaručuje trvanlivost a odolnost vůči mechanickému poškození, a to i při práci na tvrdém a kamenitém povrchu.

Jsou určené pro:

- drcení potěžebních zbytků,

- likvidace keřů a stromů,

- příprava technických linek,

- příprava protipožárních pásů,

- čištění terénu po elektrickým vedením,

- příprava půdy před výsadbou stromů,

- údržba lesních cest,

- rekultivace nevyužívaných polí a luk.

Frézy FAO FAR jsou kompatibilní s traktory o výkonu 100 - 400 HP.

Charakterizují se ucelenou a robustní konstrukcí. Systém zavěšení je ideálně přizpůsobený ke spojení s traktory, které se nejčastěji používají pro práci v lese. Velká hmotnost stroje, od 2050 kg do 4000 kg zaručuje výjimečně stabilní práci společně s dlouhou životností konstrukce a součástí frézy. Používání lesních fréz FAO FAR zaručuje ekonomickou vyhod oproti konkurenci vzhledem k nízkým pořizovacím nákladům, spolehlivosti, efektivitě, kvalitě práce a také bezprostřední dostupnost všech náhradních dílů a servisu.

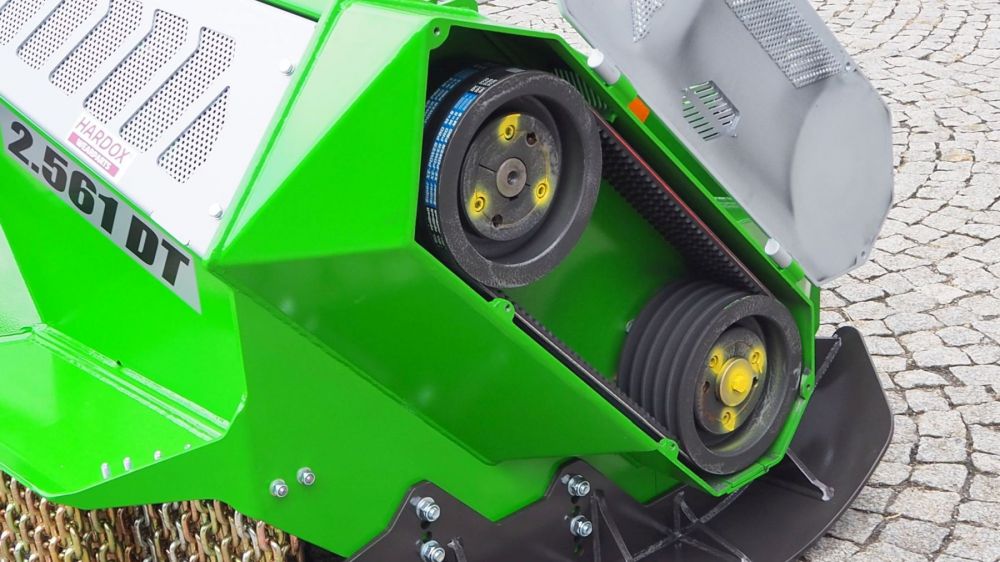

Systém pohonu

Oboustranný pohon německé firmy „OPTIBELT” je pro každý model navržen s velkou rezervou výkonu. Přenáší extrémní zatížení, zároveň má dlouhou životnost a nevyžaduje častou údržbu.

Další výhodou je snadná demontáž bez použití speciálních nástrojů.

Všechny prvky pohonu a hydraulického systému jsou chráněny masivními štíty. Přístup ke strojním zařízením je usnadněn sklopnými kryty a servisními okny. Kryty bloků pohonu a postranní pásové převodovky mají cirkulační ventilační systém. Otáčející se prvky hnacího systému aktivují intenzivní proudění vzduchu. Vzduch nasávaný přívody a vysunutý výstupy účinně ochlazuje pohonný systém v horkém počasí.

Pohonná jednotka určená k přenosu výkonu nad nad 250 HP u modelové řady 53 a 320 HP u modelové řady 60. Modely jsou vybaveny nuceným centrálním mazáním převodovky a hnací hřídele.

Volitelně lze vybavit s čerpadlem a olejovým filtrem.

Centrální mazání výrazně prodlužuje životnost a snižuje riziko selhání pohonného systému.

KONSTRUKCE FRÉZY:

Konstrukce lesní frézy je svařovaná jako monolit s dvouvrstvými prvky v oblasti rotoru. Pro konstrukci byla použitá ocel se zvýšenou odolností jako je STRENX nebo HARDOX. Celý pohon a hydraulika je uložená uvnitř stroje.

Proti nože a kryty chránicí stroj od strany rotoru jsou vyrobené z materiálu HARDOX 550. Vícestupňové hrany zaručují nejlepší rozdrcení materiálu.

Velký zadní kryt řízený hydraulickými válci slouží k regulaci velikosti drceného materiálu.

Volitelné hrany z materiálu HARDOX zlepšují rozdrcení a zvětšují životnost krytu před opotřebením.

Díky velké světlosti zepředu stroje / 35 cm / není překážkou ani silná vrstva větví (nedochází k typickému hromadění větví před strojem a ucpáváním mulčovátoru). Standardní vodorovná lišta chrání kabinu traktoru před náhodným zpětným rázem rozdrceného materiálu. Dvě řady ochranných řetězů může být dodatkově zesílen o další pár navíc, umístěných ve střední nebo po celé části stroje.

Závěsný systém kat 3. Tvrzené čepy o průměru 36 mm, uložené v masivních HARDOX pouzdrech o tloušťce 28 mm.

Ocelové pevné kryty chrání převodovku a pohonný systém před vnikáním dřeva a půdy.

Přední kryt a pouzdro chránící spojku vývodového hřídele jsou vyrobeny z 8 mm silného materiálu, který účinně chrání prvky pohonné a hydraulické soustavy.

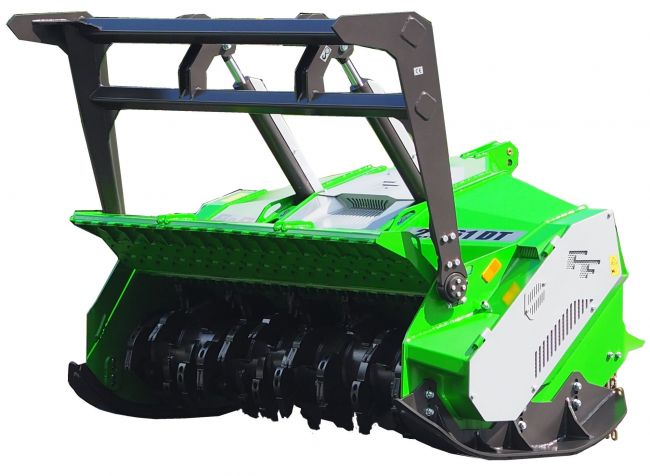

Rám pro sklápění stromů umožňuje bezpečné drcení keřů i stojících stromů značné tloušťky. Standardní zadní rám má manuální nastavení úhlu více rozsahů.

Jako další možnost lze vybavit frézu s hydraulickým nastavením.

U strojů pracujících v hustých porostech se doporučují volitelné vodicí zuby na horním nosníku rámu.

Sklopný rám je osazen na bronzových pouzdrech o průměru 70 mm a šířkou 50 mm.

Kloub má schopnost upravit (vymezit) vůli, což výrazně prodlužuje životnost ostatních komponentů.

Písty naklápěcího rámu nejsou montované na bočních stranách, ale ve střední části frézy. Přesně v ose oje traktoru. Díky tomu nedochází k zbytečnému namáhání těla stroje. Je možno tlačit celou sílou rámu bez obavy na deformaci konstrukce. Přední i zadní části, mají skosené náběhy a během práce v hustým porostu jsou stromy a keře vytlačovány po stranách, kde se nezachytávají o části stroje.

Hydraulické válce spolu s celým hydraulickým systémem jsou dokonale chráněny proti poškození uvnitř stroje.

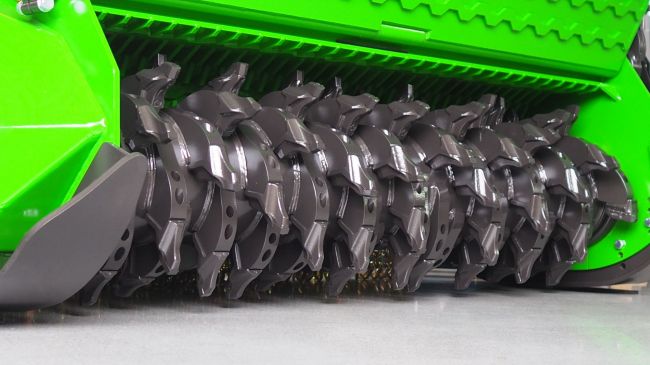

ROTOR:

Nová konstrukce rotoru s pevnými zuby. Zuby jsou uspořádány do tvaru dvojité spirály s šípovým uspořádáním. Během provozu se drcený materiál pohybuje uvnitř rotoru, díky tomu nejsou boční stěny a zuby vystaveny zrychlenému opotřebení. Specifické rozmístění zubů zlepšuje kvalitu drceného materiálů, snižuje spotřebu energie a zlepšuje rozložení zatížení rotoru. Nové základny vyrobené z vysoce pevného materiálu poskytují extrémně stabilní podporu pro pracovní nástroje. Hlavní funkci 50 mm tloušťky základny je „váha” umístěna přímo nad nožem. Výhody těžkého rotoru jsou: mechanická pevnost a vysoká životnost. Energie nahromaděná v rotoru stabilizuje práci stroje a snižuje nepříznivé vlivy na traktor. Speciální třívrstvý proces svařování , vyvinutý po dlouholeté zkušenosti, eliminuje riziko oddělení od rotoru. Rotory jsou vyráběny v mnoha variantách, typ množství a uspořádání zubu je volen individuálně podle pracovních podmínek stroje.

Roury rotoru z vylepšené oceli o tloušťce stěny 20-25 mm je dodávána rakouskou společností.
Osy rotoru jsou kovány z prvotřídní oceli a poté kaleny pro optimální tvrdost. Průměr osy pod ložiskem je 75-90 mm.
Hřídele jsou namontovány ve vodicích pouzdrech, utaženy šrouby 8-10 M18 x 1,5. Toto řešení umožňuje měnit hnací hřídel v terénu bez použití speciálních nástrojů.

Ložiska rotátoru jsou zabezpečené labyrintovým těsněním, které zabraňuje omotání větví nebo drátu na osu rotoru. Vysoce kvalitní americké ložiska značky FAG s mosazným košem zaručují nadprůměr životnosti mezi výměnami. Rotor dynamicky vyvážený ve třídě G1 (podle ISO 1940/1).

Možnosti pracovních kladiv

Vyměnitelné nástroje s vydiovými hroty umožňují pronikání hlouběji do půdy.

Široká škála pracovních nástrojů různého charakteru umožňuje individuální výběr pro konkrétní pracovní podmínky.

Pracovní nástroje jsou kované z vysoce kvalitní oceli a následně se vytvrzují.

Nástroje, které jsou v současné době instalovány na strojích FAO FAR, pocházejí od renomovaného německého výrobce.

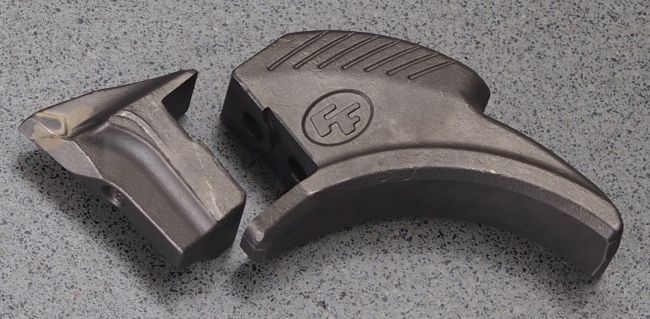

SYSTÉM FF 020

Nový systém upínání nástrojů zavedený v roce 2019 bude použit ve všech nových modelech FAO FAR.

FF020 obsahuje nové těžké kované základny navržené tak, aby poskytovaly pevnou oporu pro zub. Blokovací a klínový upínací systém se dvěma šrouby dokonale stabilizuje tělo nástroje i v extrémních situacích.

V současné době jsou pro nový systém k dispozici 3 typy pracovních nástrojů:

Univerzální nástroj pro zpracování dřeva s 3 vidiovými destičkami. Dvě oddělené čepele pracují velmi agresivně. Dobře si poradí s dřevem a mohou proniknout hluběji do půdy. Výhodou jsou nízké provozní náklady.

Nástroj s jednou zesílenou vidiovou destičkou pro zvýšení odolnosti vůči kameni. V závislosti na zhutnění rotoru může proniknout hluboko do půdy.

Ostrý nástroj s jednou vidiovou destičkou na dřevo. Úzký, velmi agresivní nástroj se sníženým odporem. Velmi dobrá jemnost, vyšší efektivita práce a nižší měrná spotřeba paliva.

konstrukce:

Těla nástrojů kovaná z vysoce kvalitní oceli dodatečně kalená ve výrobním procesu

konstrukce:

Těla kovaná z vysoce kvalitní oceli dodatečně kalená ve výrobním procesu. Ostré destičky „BETEK“ zapuštěné hluboko do těla jsou dobře chráněny zepředu vrstvou oceli. Destičky uspořádané pod velmi ostrým úhlem dávají nástroji agresivní charakter po celou dobu životnosti, dokud se úplně neopotřebí.

Výrazně vyčnívající a rozšířené přední čelo chrání základnu před oděrem během práce. Nástroje jsou namontovány na dvou kontaktních plochách. Klínují na horním zkosení a eliptickém zámku na hlavní kontaktní ploše, šroubované 2 vysokopevnostními šrouby.

Výhody řešení:

- jednoduchý a stabilní systém uchycení, nevzniká tím žádné uvolnění nebo ztráta materiálů – minimální komplikace nám umožňuje držet atraktivní cenu. Rychlá výměna bez čištění. při výměně nástrojů není nutné vyměňovat upevňovací šrouby (v systémech upevnění nástrojů pro 1 šroub obvykle stojí dodatečné náklady na výměnu speciálních speciálních šroubů), v případě poškození hlavy šroubu existuje možnost nouzové demontáže zubu bez rizika poškození základny.

Ližiny jsou vyrobené z materiálu HARDOX a jsou vybavené vícepolohovou regulaci pracovní hloubky. Díky velkému kontaktu se zemí umožnují efektivní překonávání překážek a v bahnitém terénu neklesají a „netlačí” před sebou větve.

Lesní frézy lze vybavit speciálními ližinami pro práci ve větší hloubce

Volitelné vybavení:

hřídel + přetěžovací vícekotoučová spojka (suchá) + jednosměrná spojka
dodatečné třecí spojky na vedlejších hřídelích
spouštěcí spojky
chladič mazacího oleje
regulovaný úhel převodovky ve variantě s hydraulickým spojem nebo bez
ližiny pro práci k údržbě cest
ližiny pro práci ve větší hloubce
rám pro regulaci sklonu stromů – hydraulický ovládaný
Balíček HARDOX – hlavní části nebo celý stroj vyrobený z materiálu HARDOX
speciální zuby pro práci na cestách nebo ve velké hloubce
individuální lakování (škála barev RAL)

Vzhledem k neustálému technickému vývoji produktů FAO FAR se technické údaje a prvky dodatečného vybavení

mohou lišit.

TECHNICKÉ PARAMETRY :

Model 2019	2.052DT-S	2.054 DT	2.054 DTW	2.354DT
Pracovní šířka mm	1800	2000	2000	2300
Průměr rotoru mm	530	530	530	530
Max. hloubka mm	50/150*	50/150*	50/150*	50/150*
Požadovaný výkon HP	100-180**	100-180**	100-250**	120-240**
Otáčky hřídele obr/min	1000	1000	1000	1000
Vlastní hmotnost kg	2020-2250	2150-2350	2150-2350	2250-2600
Zuby s vidiovými hroty ks	35/47/55	40/50/59/69	40/50/59/69	45/55/69/81
Oboustranný pohon	standard	standard	standard	standard
Zadní rám + 8 polohové nastavení	standard	standard	standard	standard
Zadní rám + hydraulické ovládání	volitelné	volitelné	volitelné	volitelné
Součástí stroje s materiálu HARDOX 500/550	standard	standard	standard	standard

model	2.361DT	2.561DT	2.353DT-S	2.360DT-S	2.364DT
Pracovní šířka mm	2300	2500	2300	2300	2300
Průměr rotoru mm	600	600	530	600	640
Max. hloubka mm	50/100*	50/100*	80/180*	80/180*	80-180*
Požadovaný výkon HP	200-320**	200-320**	150-250**	260-320**	260-400**
Otáčky hřídele ot/min	1000	1000	1000	1000	1000
Celková hmotnost kg	2350-2650	2550-2850	2850-3200	3050-3600	4200
Zuby s vidiovými hroty ks	45/55/75/87	51/61/81/93	45/55/69/81	45/55/75/87	55/66/81
Oboustranný pohon	standard	standard	standard	standard	standard
Zadní rám + 8 polohové nastavení	volitelné	-	standard	standard	-
Zadní rám + hydraulické ovládání	volitelné	standard	standard	standard	standard
Součástí stroje s materiálu HARDOX 500/550	standard	standard	standard	standard	standard

* - pracovní hloubka se standartními ližinami / s ližinami pro hloubkovou práci

** - může se měnit dle vybavení a pohonné jednotky.

Špičková výrobní technologie zaručuje kvalitu srovnatelnou s předními evropskými výrobci. Stroj je vyrobený s konstrukční oceli se zvýšenou odolností. Většina součástek především vystavených opotřebením je z materiálu HARDOX 500/550. Detaily stroje jsou vyřezávány laserem a svařovány pomocí vzácných plynů. Před lakováním se všechny součástí stroje kuličkují. Třívrstvý polyuretanový nátěrový materiál chrání proti korozi po mnoho let

Přednosti fréz FAO-FAR

- velmi odolný roto

- zuby s vidiovými hroty jsou připevněné k rotoru na samostatných držácích – není použito řešení pomocí montážních desek z měkkého materiálu.

- statické a dynamické vyvážení rotoru je ve třídě G2,5 (dle ISO 1940/1), zaručuje klidnou práci stroje a také dlouhou

životnost ložisek.

- možnost doručení stroje jak s libovolným volitelným vybavením, tak s technickými parametry dle individuálních

potřeb zákazníka.

- cenová dostupnost stroje a také všech spotřebních součástek stroje

- okamžitá dostupnost všech spotřebních součástek a náhradních dílů.

- profesionální technická podpora, okamžité řešení problému.
