Půdní frézy

Jsou určené pro:

- drcení potěžebních zbytků,

- likvidace keřů a stromů,

- příprava technických linek,

- příprava protipožárních pásů,

- čištění terénu po elektrickým vedením,

- příprava půdy před výsadbou stromů,

- údržba lesních cest,

- rekulrtivace nevužívaných polí a luk.

Frézy FAO FAR jsou kompaktibilní s traktory o výkonu 100 - 400 HP.

Charakterizují se ucelenou a robustní konstrukcí. Systém zavěšení je ideálně přizpůsobený ke spojení s traktory, které se nejčastěji používají pro práci v lese. Velká hmotnost stroje, od 2050 kg do 4000 kg zaručuje výjimečně stabilní práci společně s dlouhou životností konstrukce a součástí frézy. Používání lesních fréz FAO FAR zaručuje ekonomickou vyhod oproti konkurenci vzhledem k nízkým pořizovacím nákladům, spolehlivosti, efektivitě, kvalitě práce a také bezprostřední dostupnost všech náhradních dílů a servisu.

Systém pohonu

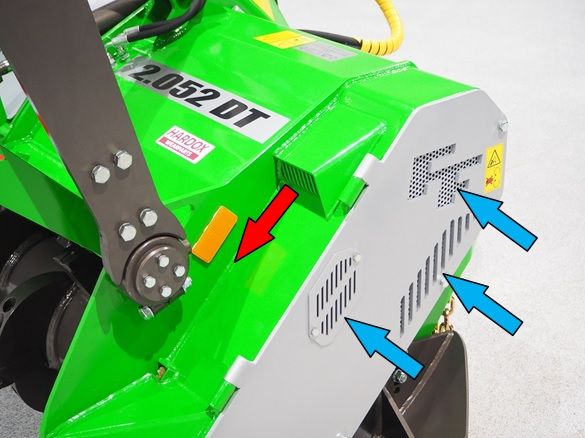

Oboustranný pohon německé firmy „OPTIBELT” je pro každý model navržen s velkou rezervou výkonu. Všechny prvky pohonu a hydraulického systému jsou chráněny masivními štíty. Přístup ke strojním zařízením je usnadněn sklopnými kryty a servisními okny. Kryty bloků pohonu a postranní pásové převodovky mají cirkulační ventilační systém. Otáčející se prvky hnacího systému aktivují intenzivní proudění vzduchu. Vzduch nasávaný přívody a vysunutý výstupy účinně ochlazuje pohonný systém v horkém počas

Volitelné hydrokyneticke spojky přenášejí vysoký kroutící moment a současně chrání systém stroje a traktor před přetížením. Značně zjednoduší práci operátora za všech podmínek.

Pohonná jednotka je určená k přenášení výkonu nad 240 HP v modelech 52 a 400 HP v modelech 64 vybavená centrálním mazacím systémem olejového chlazení převodovky a hnacích poloos. Ve variantě s čerpadlem je olej čištěn průtokovým filtrem.

KONSTRUKCE STOJE

Konstrukce stroje je svařovaný jako monolit s dvouvrstvými prvky v oblasti rotoru. Pro konstrukci byla použitá ocel se zvýšenou odolností jako je STRENX nebo HARDOX. Celý systém pohonu a hydraulika je uložená uvnitř krytu.

Proti nože a kryty chránicí stroj od strany rotoru jsou vyrobené z materiálu HARDOX 550. Vícestupňové hrany zaručují nejlepší rozdrcení materiálu.

Díky velké světlosti zepředu stroje / 35 cm / není překážkou ani silná vrstva větví (nedochází k typickému hromadění větví před strojem a ucpáváním mulčovátoru)

Velký zadní kryt řízený hydraulickými válci slouží k regulaci velikosti drceného materiálu.

Volitelné hrany z materiálu HARDOX zlepšují rozdrcení a zvětšují životnost krytu před opotřebením.

Standartní vodorovná lišta chrání kabinu traktoru před náhodným zpětným rázem rozdrceného materiálu.

2 řadový řetězový kryt může být dodatkově zesílen o další pár řetězů umístěných ve střední části stroje.

Závěsný systém kat 3. Tvrzené čepy o průměru 36mm, uložené v masivních HARDOX pouzdrech o tloušťce 28mm.

Ocelové víko spojky a pevné krytí chrání hnací

systém na 100% před pronikáním dřeva a půdy

Písty naklápěcího rámu nejsou montované na bocích stroje, ale ve střední části těla. Přesně v ose oje traktoru. Díky tomu nedochází k zbytečnému namáhání těla stroje.

Je možno tlačit celou sílou rámu bez obavy na deformaci konstrukce.

Přední i zadní části stroje, mají skosené náběhy a během práce v hustým porostu jsou stromy a keře vytlačovány po stranách, kde se nezachytávají o části stroje.

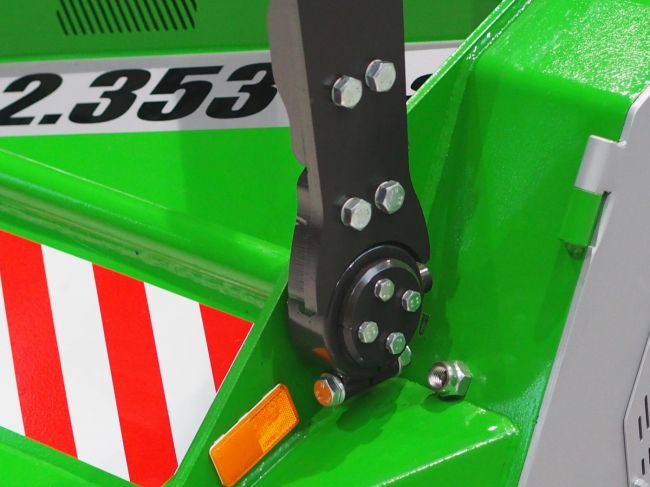

Volitelný převodový systém dostupný s automatickým nastavením optimálního úhlu vývodového hřídele bez ohledu na polohu stroje.

Dostupná verze s horním nebo dolním automatickým systémem pohybu převodovky.

Závěsný systém kat 3. Tvrzené čepy o průměru 36mm, uložené v masivních HARDOX pouzdrech o tloušťce 28mm.

Ocelové víko spojky a pevné krytí chrání hnací

systém na 100% před pronikáním dřeva a půdy

Rám pro sklápění kmenů umožňuje drcení křovin, stejně tak i stojících stromů větších průměru. Standartní rám má manuální nastavení úhlu.

Stroj lze vybavit těžkým rámem HEAVY a hydraulickým ovládáním.

ROTOR

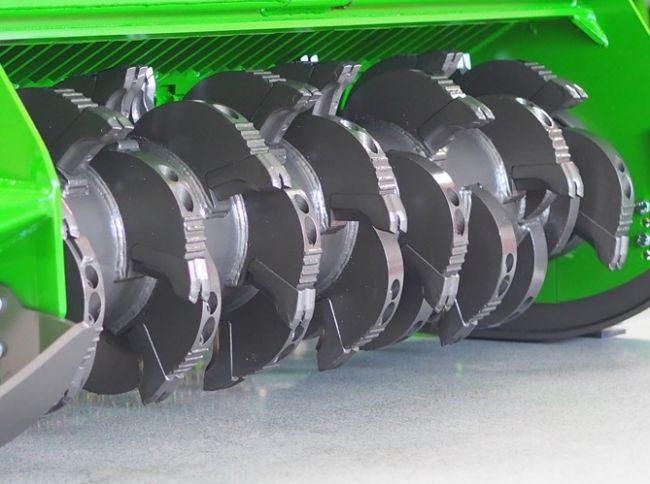

Nová konstrukce rotoru s pevnými zuby. Zuby jsou uspořádány do tvaru dvojité spirály s šípovým uspořádáním. Během provozu se drcený materiál pohybuje uvnitř rotoru, díky tomu nejsou boční stěny a zuby vystaveny zrychlenému opotřebení. Specifické rozmístění zubů zlepšuje kvalitu drceného materiálů, snižuje spotřebu energie a zlepšuje rozložení zatížení rotoru. Nové základyn vyrobené z vysoce pevného materiálu poskytují extrémně stabilní podporu pro pracovní nástroje. Hlavní funkci 50mm tloušťky základny je „váha” umístěna přímo nad nožem. Výhody těžkého rotoru jsou: mechanická pevnost a vysoká životnost. Energie nahromaděná v rotoru stabilizuje práci stroje a snižuje nepříznivé vlivy na traktor. Speciální třívrstvý proces svařování , vyvinutý po dlouholeté zkušenosti, eliminuje riziko oddělení od rotoru. Rotory jsou vyráběny v mnoha variantách, typ množství a uspořádání zubu je volen individuálně podle pracovních podmínek stroje.

Těleso rotoru je vyrobeno z kvalitní oceli s tloušťkou 20–25 mm a dodávána je Rakouskou firmou KOENIG STAHL .

Osa rotoru o velkém průměru 75 – 90 mm z tvrzeného materiálu jsou na rotoru upevněny speciálními klíny (originální řešení firmy FAO FAR). Díky této konstrukci není osa ve výrobním procesu vystavená vysokým teplotám, takže riziko vzniku trhlin v osách bylo minimalizováno na nulu.

Ložiska rotátoru jsou zabezpečené labyrintovým těsněním, které zabraňuje omotání větví nebo drátu na osu rotoru. Vysoce kvalitní americké ložiska značky FAG s mosazným košem zaručují nadprůměr životnosti mezi výměnami. Rotor dynamicky vyvážený ve třídě G1 (podle ISO 1940/1).

Možnosti zubů

Vyměnitelné nástroje s vydiovými hroty umožňují pronikání hlouběji do půdy.

Široká škála pracovních nástrojů různého charakteru umožňuje individuální výběr pro konkrétní pracovní podmínky.

Pracovní nástroje jsou kované z vysoce kvalitní oceli a následně se vytvrzují.

Nástroje, které jsou v současné době instalovány na strojích FAO FAR, pocházejí od renomovaného německého výrobce.

Konstrukce:

Tělo je kováno z vysoce kvalitní oceli dodatečně temperované ve výrobním procesu.

3 vidiové destičky firmy „BETEK” jsou dobře chráněný ocelovou vrstvou. Zuby uložené pod ostrým úhlem a dělené od sebe, mají agresivní charakter po celou dobu životnosti, dokud nejsou zuby zcela opotřebované. Výrazné prodloužení a rozšířené čelo zubů chrání základnu před otěrem při práci. Střední oddělovací deska je připájená ve správném úhlu, tak že dokáže drcený materiál vyhazovat nad základnu zubu.

V roce 2017 jsme do sortimentu zavedli 3 hrotový zub pro povrchovou práci s možností pozvolného pronikání do půdy.

jedná se o základní pracovní nastroj FAO FAR, který je vysoce hodnocen díky.

- kvalitě rozdrceného materiálů

- snížení pracovního odporu (snížení spotřeby paliva)

- dlouhá životnost a přijatelná cena (náklady na výměnu sady jsou mnohem nižší než náklady u jiných výrobců)

Konstrukce nožů je výsledkem mnohaletých zkušeností naší firmy.

Výhody řešení:

- jednoduchý a stabilní systém uchycení, nevzniká tím žádné uvolnění nebo ztráta materiálů – minimální komplikace nám umožňuje držet atraktivní cenu

- rychlá výměna bez čištění

- při výměně nástrojů není nutno vyměnit upevňovací šrouby (u upevňovacích nástrojů pro jeden šroub se obvykle vyskytují dodatečné náklady na výměnu speciálních šroubů).

- v případě poškození hlavy šroubu je možné demontovat zub bez rizika poškození základny.

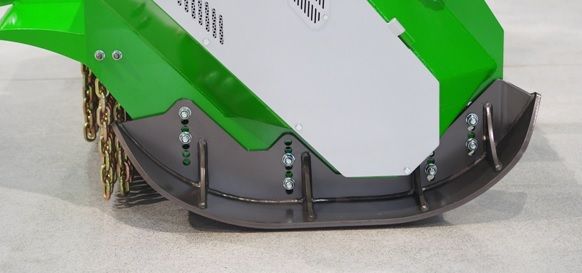

Ližiny jsou vyrobené z materiálu HARDOX a jsou vybavené vícepolohovou regulaci pracovní hloubky. Díky velkému kontaktu se zemí umožnují efektivní překonávání překážek a v bahnitém terénu neklesají a „netlačí” před sebou větve.

Stroj lze vybavit také speciálními shrnovacími ližinami pro údržbu silnic

nebo zařezávaci ližiny pro hloubkovou práci, které umožňují penetraci půdy ve velké hloubce.

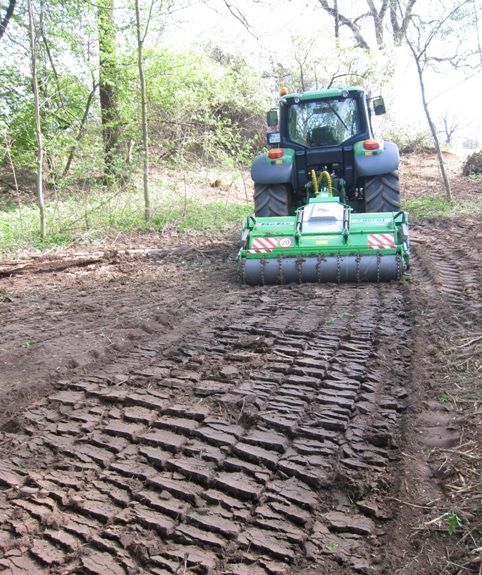

FAO FAR 2057 i 2357– univerzální vícefunkční frézy.

Středně těžka fréza je určena k povrchovému drcení dřevěného materiálu a také v půdě do hloubky 200mm.

Těžký rotor o průměru 600 mm pracuje v nízkých otáčkách. Správný výběr rychlosti otáčení umožňuje efektivní práci během povrchového drcení, kvalitní rozmělnění materiálu a také snížený odpor během hloubkové práce. Speciální úzké německé nože jsou připevněné ve více místech k základnám s kalené oceli.

Materiál HARDOX je používán během stavby strojů v širokém měřítku, hlavně u součástí, které přicházeji do styku s půdou a biomasou.

Vybavení stroje: Balíček HARDOX, zahušťovací válec s hydraulickým ovládáním a funkci regulace sklonu stromů, ližiny pro hloubkovou práci, ližiny

pro povrchovou práci, systém mazání s čerpadlem a filtrem.

Špičková výrobní technologie zaručuje kvalitu srovnatelnou s předními evropskými výrobci. Stroj je vyrobený s konstrukční oceli se zvýšenou odolností. Většina součástek především vystavených opotřebením je z materiálu HARDOX 500/550. Detaily stroje jsou vyřezávány laserem a svařovány pomocí vzácných plynů. Před lakováním se všechny součástí stroje kuličkují. Třívrstvý polyuretanový nátěrový materiál chrání proti korozi po mnoho let.

Přednosti fréz FAO-FAR

- velmi odolný roto

- zuby s vidiovými hroty jsou připevněné k rotoru na samostatných držácích – není použito řešení pomocí montážních desek z měkkého materiálu.

- statické a dynamické vyvážení rotoru je ve třídě G2,5 (dle ISO 1940/1), zaručuje klidnou práci stroje a také dlouhou

životnost ložisek.

- možnost doručení stroje jak s libovolným volitelným vybavením, tak s technickými parametry dle individuálních

potřeb zákazníka.

- cenová dostupnost stroje a také všech spotřebních součástek stroje

- okamžitá dostupnost všech spotřebních součástek a náhradních dílů.

- profesionální technická podpora, okamžité řešení problému.

ECHNICKÉ PARAMETRY :

Model 2018	2052DT-S	2052 DT	2052 DTW	2352DT	2352DT-XL
Pracovní šířka mm	1800	2000	2000	2300	2500
Průměr rotoru mm	530	530	530	530	530
Max. hloubka mm	50/150*	50/150*	50/150*	50/150*	50/150*
Požadovaný výkon HP	100-180	100-180	100-240	120-240	150-240
Otáčky hřídele obr/min	1000	1000	1000	1000	1000
Vlastní hmotnost kg	2020-2250	2150-2350	2150-2350	2250-2600	2350-2700
Zuby s vidiovými hroty ks	35	40-50	40-50	45-55	50-60
Oboustranný pohon	standard	standard	standard	standard	standard
Zadní rám + 8 polohové nastavení	standard	standard	standard	standard	standard
Zadní rám + hydraulické ovládání	volitelné	volitelné	volitelné	volitelné	volitelné
Součástí stroje s materiálu HARDOX 500/550	standard	standard	standard	standard	standard

model	2057 DT	2357DT	2064DT	2364DT
Pracovní šířka mm	2000	2300	2000	2300
Průměr rotoru mm	600	600	640	640
Max. hloubka mm	120/200*	120/200*	80/180*	80/180*
Požadovaný výkon HP	140-220	150-230	240-360	260-400
Otáčky hřídele ot/min	1000	1000	1000	1000
Celková hmotnost kg	2350-2650	2550-2850	3650	4000
Zuby s vidiovými hroty ks	50-78	55-85	48-60	55- 66
Oboustranný pohon	standard	standard	standard	standard
Zadní rám + 8 polohové nastavení	volitelné	volitelné	-	-
Zadní rám + hydraulické ovládání	volitelné	volitelné	standard	standard
Zadní zahušťovací válec	volitelné	volitelné	-	-
Součástí stroje s materiálu HARDOX 500/550	standard	standard	standard	standard

* - pracovní hloubka se standartními ližinami / s ližinami pro hloubkovou práci

** - může se měnit dle vybavení a pohonné jednotky.

Volitelné vybavení:

hřídel + přetěžovací vícekotoučová spojka (suchá) + jednosměrná spojka
dodatečné třecí spojky na vedlejších hřídelích
spouštěcí spojky
chladič mazacího oleje
regulovaný úhel převodovky ve variantě s hydraulickým spojem nebo bez
ližiny pro práci k údržbě cest
ližiny pro práci ve větší hloubce
rám pro regulaci sklonu stromů – hydraulický ovládaný
Balíček HARDOX – hlavní části nebo celý stroj vyrobený z materiálu HARDOX
speciální zuby pro práci na cestách nebo ve velké hloubce
individuální lakování (škála barev RAL)

Vzhledem k neustálému technickému vývoji produktů FAO FAR se technické údaje a prvky dodatečného vybavení

mohou lišit.
